產品介紹

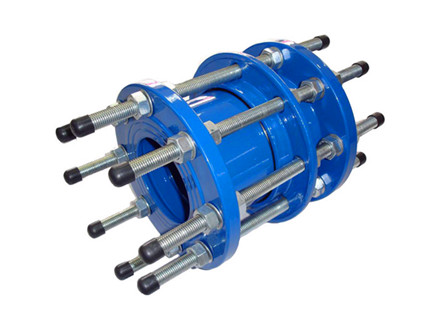

雙法蘭傳力接頭：由本體，密封圈，壓蓋，伸縮短管等主要部件組成。該產品適用於兩邊均（jun1）為法蘭連接的管道中，安裝時調節產品兩端的法蘭的安裝長度，對角均（jun1）勻擰緊壓蓋螺栓，使其成為一個整體，並有一定的調節量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。

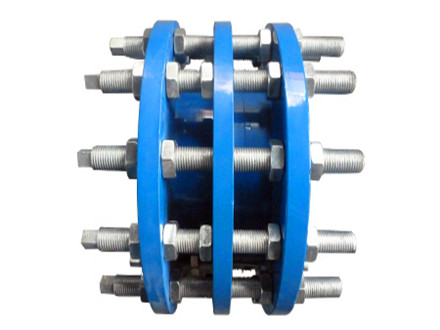

雙法蘭傳力接頭是由法蘭鬆套伸縮接頭和短管法蘭，傳力螺杆等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差。雙法蘭傳力接主要用於泵、閥門等附件的鬆套連接。
1兩端均為法蘭連接，安裝方便快捷。
2能夠將軸向推力傳至整個管線，平攤壓力。
3方便泵閥的拆裝與維護。
技術參數
公稱通徑Nominal Diameter DN | 管子外徑External diameter of pipe Dw | 外形尺寸 | 法蘭連接尺寸Flange connecting dimension | ||||||||
0.6Mpa | 1.0Mpa | ||||||||||
L | △L | D | D1 | n-Th | b | D | D1 | n-Th | b | ||
65 | 76 | 200 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||
100 | 114 | 210 | 170 | 220 | 180 | 24 | |||||
125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||
150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||
250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||
300 | 325 | 220 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | ||
350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||
400 | 426 | 540 | 495 | 12-M20 | 28 | 565 | 515 | 16-M24 | 32 | ||
450 | 480 | 595 | 550 | 28 | 615 | 565 | 20-M24 | 32 | |||
500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 20-M24 | 34 | ||
600 | 630 | 240 | 755 | 705 | 20-M24 | 30 | 780 | 725 | 24-M27 | 36 | |
700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M30 | 40 | ||
800 | 820 | 350 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 28-M30 | 44 |
900 | 920 | 1075 | 1020 | 24-M27 | 36 | 1115 | 1050 | 28-M33 | 46 | ||
1000 | 1020 | 1175 | 1120 | 28-M27 | 36 | 1230 | 1160 | 32-M36 | 50 | ||
1200 | 1220 | 370 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 36-M39 | 56 | |
1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 40-M45 | 62 | ||
1600 | 1620 | 380 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 44-M45 | 68 | |
1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 48-M45 | 70 | ||
2000 | 2020 | 400 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 52-M52 | 74 | |
2200 | 2220 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 56-M52 | 80 | ||
2400 | 2420 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 60-M52 | 82 | ||
2600 | 2620 | 450 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 64-M52 | 88 |
2800 | 2820 | 3115 | 3020 | 64-M45 | 68 | 3180 | 3070 | 68-M56 | 94 | ||
3000 | 3020 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M56 | 100 | ||
3200 | 3220 | 3525 | 3433 | 72-M45 | 76 | ||||||
