产品介绍

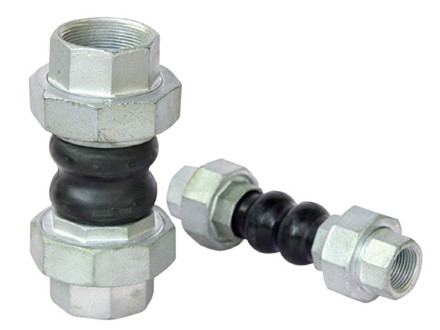

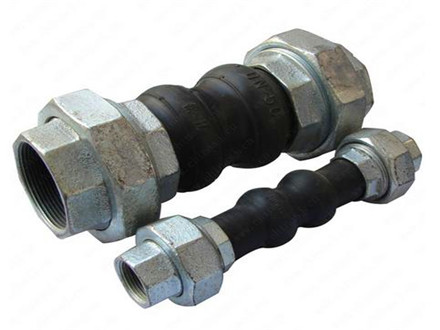

KST-L丝扣橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。产品用途：丝扣橡胶接头与泵、阀门的连接，特别适用于震动较大、冷热变化频繁的管道。
KST-L橡胶接头又称丝扣可曲挠橡胶接头，由任连接避震喉等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。丝扣橡胶软接头利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点，采用高强度、冷热稳定性强的聚酯帘子斜交与之复合后，经过高压、高温模具硫化而成。
KST-L橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。
产品适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。
产品应用范围：由于KST-L橡胶接头有良好的综合性能，主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的输送。
技术参数
项目Item |型号Medol | KST-L-1 | KST-L-2 | A、如介质油，酸碱物质 | |
工作压力MpaWoring pressure | 1.0(10) | 1.6(16) | ||
爆破压力Mpa Burst Pressure | 2.0(20) | 3.0(30) | ||
真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | ||
适用温度℃Applicable Temperature | -20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
适用介质Applicable Medium | 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
主要数据 Main date
公称通径DN | 长度 | 轴向位移 | 横向位移 | 偏转角度 | |||
mm | 英寸inch | A型 | B型 | 伸长Extension | 压缩Compression | ||
15 | 0.5 | 180 | 200 | 5~6 | 22 | 22 | 45 |
20 | 0.75 | 200 | 200 | 5~6 | 22 | 22 | 45 |
25 | 1 | 210 | 200 | 5~6 | 22 | 22 | 45 |
32 | 1.25 | 210 | 200 | 5~6 | 22 | 22 | 45 |
40 | 1.5 | 220 | 200 | 5~6 | 22 | 22 | 45 |
50 | 2 | 220 | 220 | 5~6 | 22 | 22 | 45 |
65 | 2.5 | 240 | 240 | 5~6 | 22 | 22 | 45 |
80 | 3 | 285 | 285 | 5~6 | 22 | 22 | 45 |
注：1、特殊要求可按用户图纸制作，螺纹活接头标准采用（ISO、ASME、BS、JIS等）螺纹标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。 | |||||||
安装说明
1、可曲挠橡胶接头管道施工时，必须让其处于自然状态，不要人为的在安装时产品产生人为变形。当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。
3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。
4、可曲挠橡胶软接头使用在水泵进出口时，应位于水泉一侧，与水泉之间应安装金属变径接头，且安装在变径的大口径出处。
5、当管道位移量大于等于接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。
6、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。
7、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝扣接头应使用标准扳手匀力拧紧，不要用加力秆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。
8、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。
9、使用或储存橡胶软接头，应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。
